Rouleuse à plaques ou Cintreuse à plaque

Rouleuse à plaques ou Cintreuse à plaque

Rouleuse à plaques ou Cintreuse à plaque

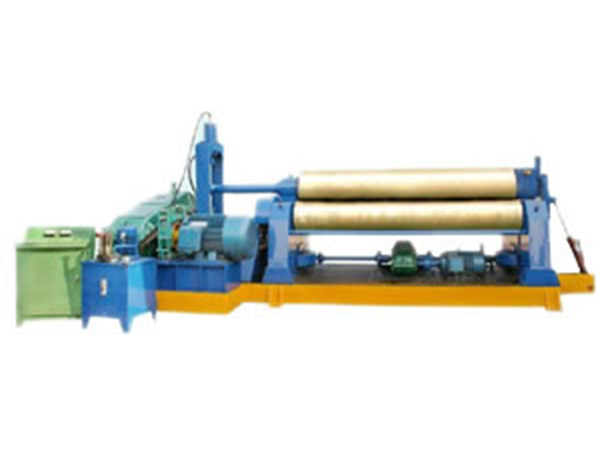

Caractéristiques de Rouleuse à plaque symétrique à trois rouleaux mécaniques W11
La rouleuse à plaque symétrique à trois rouleaux mécaniques W11 est conçue avec une structure de symétrique de trois rouleaux.
Avec la transmission de vis-mère, écrou et vis sans fin, le rouleau supérieur bouge verticalement dans le centre entre les deux rouleaux inférieurs.
Les deux rouleaux inférieurs tournent peuvent fournir un couple pour les matériaux de plaques grâce à l'engagement de l'engrenage de sortie du réducteur de vitesse et l'engrenage des rouleaux inférieurs.
Cette rouleuse à plaque dispose d'une structure compacte et est facile à faire fonctionner et entretenir.

Paramètres de Rouleuse à plaque symétrique à trois rouleaux mécaniques W11

Spécification Epaisseur maximum de plaque de bobine Largeur maximum de plaque de bobine. Limite élastique du métal d'acier Vitesse de bobinage Diamètre de chargement complet minimum de plaque de bobine Diamètre d'arbre de commande Diamètre d'axe inférieur Distance de centre entre les axes inférieure Puissance de moteur principal
mm mm mm m/min mm mm mm mm kw
W11-4×1500 4 1500 245 5 300 150 140 185 3
W11-6×1500 6 1500 245 5 380 160 140 220 4
W11-6×2000 6 2000 245 4.5 380 170 160 260 5.5
W11-6×3200 6 3200 245 4.5 380 220 180 280 7.5
W11-8×2000 8 2000 245 4.5 400 185 170 260 5.5
W11-8×2500 8 2500 245 4.5 550 240 180 280 7.5
W11-12×2000 12 2000 245 4.5 550 240 180 280 7.5
W11-12×2500 12 2500 245 4.5 600 260 220 320 11
W11-12×3000 12 3000 245 4 700 280 240 360 11
W11-16 × 2000 16 2000 245 4 600 260 220 320 7.5
W11-16 × 2500 16 2500 245 4 700 280 240 360 11
W11-16×3000 16 3000 245 4 850 340 260 430 15
W11-20×2000 20 2000 245 4 700 280 240 360 11
W11-20×2500 20 2500 245 4 850 340 260 430 15
W11-25×2000 25 2000 245 4 850 330 270 430 15
W11-25×2500 25 2500 245 4 900 370 270 480 22
W11-30×2500 30 2500 245 4 1200 420 360 550 30
W11-30×3000 30 3000 245 4 1200 450 390 600 37

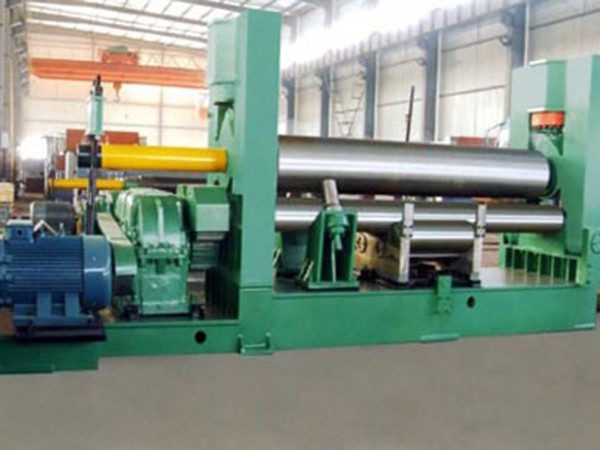

Caractéristiques de Rouleuse à plaque symétrique à trois rouleaux hydraulique W11
La rouleuse à plaque symétrique à trois rouleaux hydraulique W11 est conçue avec une structure symétrique à trois rouleaux.
L'huile hydraulique dans le cylindre hydraulique pousse le piston pour entraîner le rouleau supérieur à bouger verticalement dans le centre entre les deux rouleaux inférieurs.
Les deux rouleaux inférieurs tournent peuvent fournir un couple pour les matériaux de plaques grâce à l'engagement de l'engrenage de sortie du réducteur de vitesse et l'engrenage des rouleaux inférieurs.
Cette rouleuse à plaque dispose d'une structure compacte et est facile à faire fonctionner et entretenir.

Paramètres de Rouleuse à plaque symétrique à trois rouleaux hydraulique W11

Spécification Epaisseur maximum de plaque de bobine Largeur maximum de plaque de bobine. Limite élastique du métal d'acier Vitesse de bobinage Diamètre de chargement complet minimum de plaque de bobine Diamètre d'arbre de commande Diamètre d'axe inférieur Distance de centre entre les axes inférieure Puissance de moteur principal Puissance de moteur hydraulique
mm mm mm m/min mm mm mm mm kw kw
W11Y-30×2000 30 2000 245 4 1200 360 290 480 22 7.5
W11Y-25×2500 25 2500 245 4 1200 370 300 480 22 7.5
W11Y-30×2500 30 2500 245 4 1200 420 360 550 30 11
W11Y-25×3000 25 3000 245 4 1200 430 370 550 30 11
W11Y-30×3000 30 3000 245 4 1200 450 390 600 30 11
W11Y-40×2500 40 2500 245 3.5 1400 500 400 600 37 15
W11Y-40×3000 40 3000 245 3.5 1600 540 440 600 45 18.5
W11Y-50×3000 50 3000 245 3.5 2000 580 480 750 55 22
W11Y-60×3000 60 3000 245 3.5 2400 660 560 800 75 30
W11Y-70×3000 70 3000 245 3.5 2800 710 620 850 90 37
W11Y-80×3000 80 3000 245 3.5 3200 770 680 900 90 37
W11Y-90×3000 90 3000 245 3.5 3600 820 730 950 110 45
W11Y-100×3000 100 3000 245 3.5 4000 860 770 1000 110 45
W11Y-110×3000 110 3000 245 3.5 4000 900 810 1080 132 55
W11Y-120×3000 120 3000 245 3.5 4800 950 860 1160 132 55

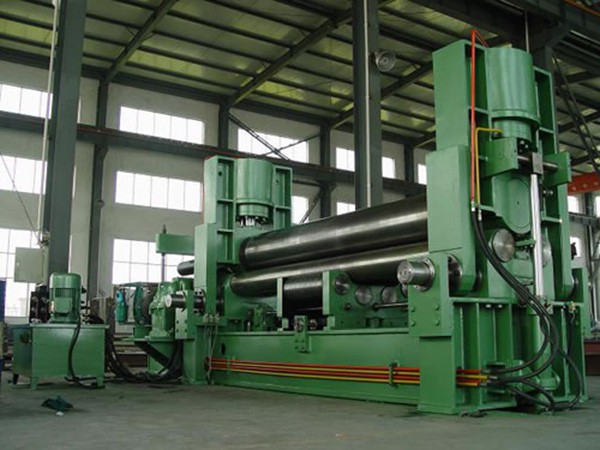

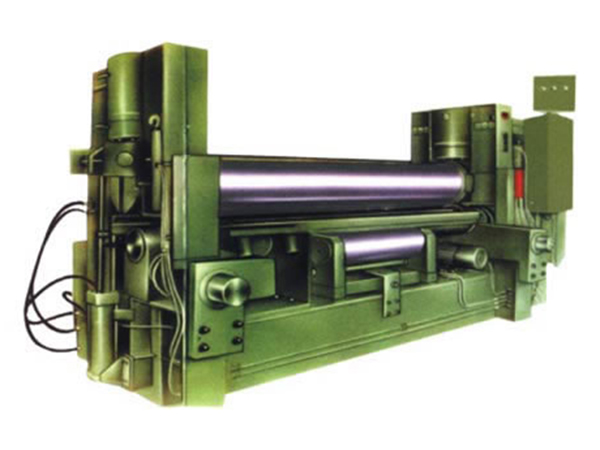

Caractéristiques de Rouleuse à plaques universelle à rouleaux supérieur de série W11S
1. Après avoir réglé la longueur de la bride droite librement, le rouleau supérieur peut directement forcer les fins de matériaux pour les pré-plier. Cette rouleuse à plaques fournit une précision de pré pliage élevée.
2. Notre rouleuse à plaques universelle adopte un contrôle NC pour assurer une efficience élevée et une facilité de fonctionnement.
3. Les matériaux de plaques finis sont de haute précision. Le rouleau supérieur qui semble comme un cylindre ensemble avec les rouleaux supérieurs qui disposent de rouleaux en dessous des plaques et les panneaux épais dans vos produits désirés grâce un pliage continu.
4. Depuis que les deux rouleaux inférieurs sont fixés et que seulement le rouleau supérieur ne bouge de bas en haut et gauche à droite, les matériaux de plaque ne bougeront pas avec le rouleau en fonctionnement pour que la sécurité des opérateurs soit garantie.
5. Notre rouleuse à plaques universelle est conçue en un tout, c'est donc pratique et facile pour déplacer la machine. Aucun boulon d'ancrage n'est nécessaire.
6. Selon les différents usages de matériaux de plaques, notre rouleuse de plaque peut effectuer des modes de contrôle différent. TNC (NC supérieur) est appliqué dans les conditions que les produits requis soient de beaucoup de variété et en petite quantité. T&BNC (NC supérieur, inférieur) est utilisé dans les conditions que les produits requis soient de peu de variété et de large quantité.
7. Les matériaux de plaques peuvent être traitées dans le type O, type U et étage multi par notre rouleuse à plaque. Si la machine rouleuse à plaques est adaptée avec un appareil de cylindre conique, il peut aussi être utilisé pour les matériaux traits dans le cylindre conique.

Paramètres de Rouleuse à plaques universelle à petits rouleaux supérieure de haute précision

Modèle Epaisseur de roulement maximum (mm) Epaisseur de pré-roulement maximum (mm) Largeur de plaque maximum (mm) Diamètre de plaque supérieur (mm) Diamètre de plaque inférieur (mm) Alimentation moteur principal (kw)
Moteur Hydraulique Change-
ment
W11SNC-12×2000 12 10 2000 250 145 4.5 4 1.1
W11SNC-14×2000 10 12 2000 250 145 5.5 4 1.1
W11SNC-15×2000 14 12 2000 250 150 5.5 4 1.1
W11SNC-16×2000 16 14 2000 255 150 7.5 4 1.1
W11SNC-16×2500 16 16 2500 300 165 15 4 1.1
W11SNC-17×2500 16 16 2500 300 180 15 5.5 1.5
W11SNC-18×3000 18 16 3000 350 180 15 5.5 1.5
W11SNC-20×2500 20 21 2500 330 180 15 5.5 1.5
W11SNC-20×3000 20 21 3000 375 200 18.5 5.5 2.2
W11SNC-25×2500 25 21 2500 380 220 22 5.5 2.2
W11SNC-25×3000 25 21 3000 425 235 30 7.5 2.2
W11SNC-25×3500 25 25 3500 440 235 30 7.5 2.2
W11SNC-25×6000 25 25 6000 630 300 45 7.5 2.2
W11SNC-30×2500 30 28 2500 410 235 30 7.5 4
W11SNC-30×3000 30 30 3000 450 250 37 7.5 4
W11SNC-32×3000 32 30 3000 480 260 37 7.5 4
W11SNC-35×2500 35 32 2500 460 260 37 11 4
W11SNC-35×3000 35 32 3000 510 275 45 11 4
W11SNC-40×2500 40 32 2500 500 275 45 11 4

Paramètres de Rouleuse à plaques universelle de haute précision à rouleaux supérieure de taille moyenne ou de taille large

Modèle Epaisseur de roulement maximum (mm) Epaisseur de pré-roulement maximum (mm) Largeur de plaque maximum (mm) Diamètre de plaque supérieur (mm) Diamètre de plaque inférieur (mm) Alimentation moteur principal (kw)
Moteur Hydraulique Change-
ment
W11SNC-40×3000 40 50 4000 750 420 90 15 5.5
W11SNC-40×4000 40 55 5000 820 440 90 15 5.5
W11SNC-45×3000 45 55 3000 650 380 75 22 5.5
W11SNC-45×4000 45 60 4000 780 440 90 22 5.5
W11SNC-50×3000 50 60 4000 810 460 90 22 5.5
W11SNC-50×4000 50 65 3000 710 420 75 22 5.5
W11SNC-55×4000 55 70 4000 840 480 110 22 7.5
W11SNC-55×5000 55 70 3000 740 440 90 22 7.5
W11SNC-60×3000 60 75 3000 770 460 90 22 7.5
W11SNC-60×4000 60 85 4000 900 520 110 22 7.5
W11SNC-65×4000 65 85 3000 800 480 110 22 7.5
W11SNC-70×3000 70 95 3000 860 480 110 22 7.5
W11SNC-70×4000 70 100 4000 940 560 132 22 7.5
W11SNC-75×3000 75 110 4000 990 600 160 22 7.5
W11SNC-80×3000 80 120 3000 900 580 160 22 7.5
W11SNC-80×4000 80 130 3000 960 600 160 22 7.5
W11SNC-85×3000 85 140 3000 1080 650 2x90 22 7.5

Paramètres de Rouleuse de plaques universelle à rouleaux supérieure de taille moyenne ou de taille large

Modèle Epaisseur de roulement maximum (mm) Epaisseur de pré-roulement maximum (mm) Largeur de plaque maximum (mm) Diamètre de plaque supérieur (mm) Diamètre de plaque inférieur (mm) Alimentation moteur principal (kw)
Moteur Hydraulique Change-
ment
W11SNC-100×4000 100 100 4000 940 560 132 22 5.5
W11SNC-110×4000 110 110 4000 990 600 160 22 5.5
W11SNC-120×3000 120 120 3000 900 580 160 22 5.5
W11SNC-130×3000 130 130 3000 960 600 160 22 7.5
W11SNC-150×3000 150 150 3000 1080 650 2x90 22 7.5
W11SNC-160×4000 160 160 4000 1260 670 2x90 22 7.5
