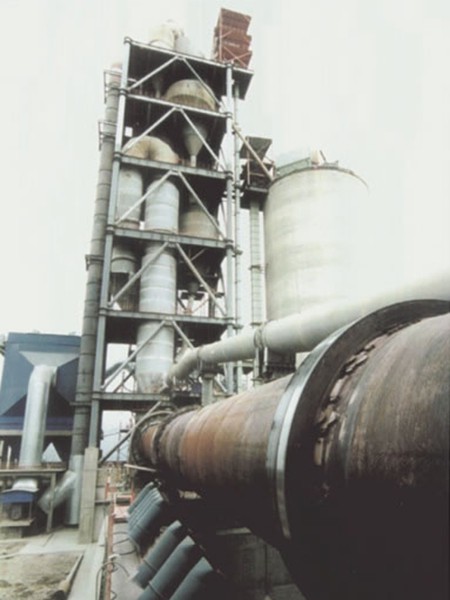

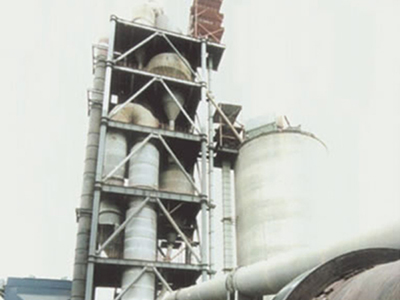

Four rotatif
Caractéristiques de Four rotatif
1. Le four rotatif est un type d'appareil de pyro traitement principalement utilisé pour le ciment au laitier aggloméré. Les deux traitements humide et sec sont applicables.
2. Il est largement utilisé dans l'industrie métallurgique, industrie chimique, industrie de ciment, industrie de construction, etc.
3. En tant que producteur professionnel de four rotatif en Chine, nous adoptons un appareil étanche en block de graphite de type contact et un appareil de roue de capture hydraulique pour assurer la stabilité de fonctionnement du four.
4. Grâce à un mesurage de précision et une scannographie de précision, tout le traitement de frittage peut être surveillé.
5. Notre four rotatif dispose de caractéristiques de performances fiables, opération facile, faible consommation d'énergie, productivité élevée, etc.
6. Comparé à la sortie et la consommation d'énergie d'autres équipements de mêmes spécifications, la sortie de notre four rotatif s'améliore de 6 à 10% et consomme 16% d'énergie moindre.
Paramètres de Four rotatif
| Principaux paramètres techniques de Four rotatif | ||||||||||
| Spécification (M) | φ2.5/2.8 × 44 |
φ3.2- × 52 |
φ3 × 48 | φ3.2 × 50 | φ3 × 88 | φ3.5 × 145 |
φ4.2 ×- 60 |
φ4.3 × 72 | ||
| Capacité (T/D) | 300 | 600 | 700 | 1000 | 288-324 | 6504 | 2500 | 3600 | ||
| Inclinaison du four rotatif (%) | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | ||
| Nombre de cylindre de pression | 3 | 3 | 3 | 3 | 6 | 6 | 5 | 3 | ||
| Type de cylindre de pression | machinerie |
mach- inerie |
mach- inerie |
hydr- aulique |
mach- inerie |
hydra- ulique |
hydra- ulique |
hydraulique | ||
| Vitesse de rotation | Moteur principal (r/min) | 0.445-2.12 |
0.67- -2.34 |
0.696- -3.48 |
0.43-1.29 | 0.324-1.738 | 0.46-1.36 | 0.6-0.32 | 0.4-4 | |
| Moteur auxiliaire (r/h) | 5.19 | 6.37 | 6.74 | 4 | 4.37 | 2.44 | 5.14 | 7.93 | ||
| Moteur principal | Moteur | Modèle | ZS2-91 |
ZSN4- -250-- 21BTH |
Z2-111 | Z2-112 | Z2-102 | Z2-102 | Z2-102 |
ZSN4- -355-12 |
| Puissance (KW) | 55 | 125 | 100 | 125 | 125 | 2 X 75 | 125 | 400 | ||
| Vitesse (r/min) | 500-1500 | 1500 |
200- 1000 |
1320-440 | 1320-440 | 333-1000 | 280-1500 | 100-1000 | ||
| Tension (V) | 220 | 440 | 220 | 380 | 220 | 220 | 380 | 440 | ||
| Réducteur | Modèle | ZS145-5-1 |
NZS11- 0-71-VIBL |
ZL130 -14-1 |
ZL130A- -15-1 |
XJ215 | ZS165-3 1/11 | ZS165-3 1/11 | YNS1400 | |
| Taux | 78.09 | 71.573 | 32.11 | 35.96 | 96.48 | 64.2 | 40.85 | 31.5 | ||
| Génératrice tachymétrique | Alimentation (KW) | 22 | 22 | 22 | 22 | 22 | 23.1 | 22 | 8 | |
| Etendue (r/min) | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-1900 | 0-2000 | 0-1000 | ||
| Tension maximum (V) | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 110 | ||
| Moteur auxiliaire | Moteur | Modèle | Y132M-6 | Y132M-4 | Y160M-6 | Y250M-4 | Y180L-6 | Y112M-4 |
Y132M- -4-B7 |
Y200L-4 |
| Alimentation (KW) | 4 | 7.5 | 7.5 | 5.5 | 15 | 4 | 7.5 | 30 | ||
| Vitesse (r/min) | 960 | 1500 | 1000 | 900 | 1000 | 1440 | 1440 | 1470 | ||
| Tension (V) | 380 | 380 | 380 | 380 | 380 | 380 | 220/380 | 380 | ||
| Réducteur | Modèle | ZL35-8-11 |
ZL42.5- 11-11 |
ZL35- 78-11 |
ZL50- 78-11 |
ZL50-7-11 |
JZQ13- 50-1-1Z |
ZL35-15-1/11 | YNS479 | |
| Taux | 5.68 | 22.04 | 14 | 14 | 15.92 | 48.57 | 35.84 | 45 | ||
| Poids total (Tonne) (excluant brique de ré usinage) | 117 | 294 | 248 | 280 | 389 | 807 | 502 | 580 | ||
| Notes | Préchauffage cyclone 5e classe | Préc-hauffage cyclone 5e classe |
Division de four |
Division- de four |
Traite- ment humide |
Traite- ment humide |
Division- de four |
Division- de four |
||
| Le four rotatif est un type d'Matériel de production de ciment qui peut être divisé en four à ciment, four à métallurgie chimique, et four à chaud selon la nature des matériaux. Le four à ciment est utilisé pour faire de la scorie de ciment en utilisant la méthode de séchage ou la méthode humide. Le four à métallurgie chimique est utilisé dans l'industrie métallurgique et l'industrie sidérurgique pour les minerais de fer. minerais de chrome et minerais ferronickel calcimine. Le four rotatif peut aussi être utilisé pour faire du calcimine de minerais dans l'industrie de matériaux réfractaires, calcimine d'aluminium hydroxyde dans l'industrie d'aluminium et du chrome et minerais de sable et poudre de chrome dans les usines chimiques | ||||||||||
En plus de four rotatif, nous pouvons aussi defrir des chaînes de production de fertilisants, tige filetée et glissière, machine de cisaillement, presse plieuse, rouleuse à plaques, Convoyeur à boulets, sécheur rotatif, etc.
Ces produits ont les caractéristiques de haute qualité, opération facile, et longue durée de vie, etc. Ils sont largement utilisés dans la production de fertilisant, produits chimiques, matériaux de construction, ciment, parmi tant d'autres.
Localisé dans la province du Jiangsu, nous sommes à proximité de réseaux routiers, aéroports, et ports maritimes. Ceci nous aidera à réduire vos coûts de transport.
Nous invitons les clients du monde entier à commander nos engins de construction.
